August 9, 2022

PE & UPX壳

本来是想学习魔改壳和脱壳后修正IAT的，发现涉及到很多PE的东西，以前也大概学过，这次就全都总结一下。

参考链接：
https://docs.microsoft.com/en-us/windows/win32/debug/pe-format
https://www.52pojie.cn/thread-326995-1-1.html
https://blog.csdn.net/whatday/article/details/99709317
https://bbs.pediy.com/thread-181433-1.htm
https://www.cnblogs.com/LyShark/p/13731329.html
https://blog.csdn.net/apollon_krj/category_7066517.html
https://www.cnblogs.com/LyShark/p/13731329.html
https://www.cnblogs.com/zpchcbd/p/13071219.html

PE

几个常用概念：

测试代码：

1
2
3
4
5
6
7
8
9
10
11
#include <stdio.h>

int main()
{
    char input[100];
    printf("This is a test.\nInput:");
    scanf_s("%s", input, 100);

    printf("hello, %s!\n", input);
    return 0;
}

PE头

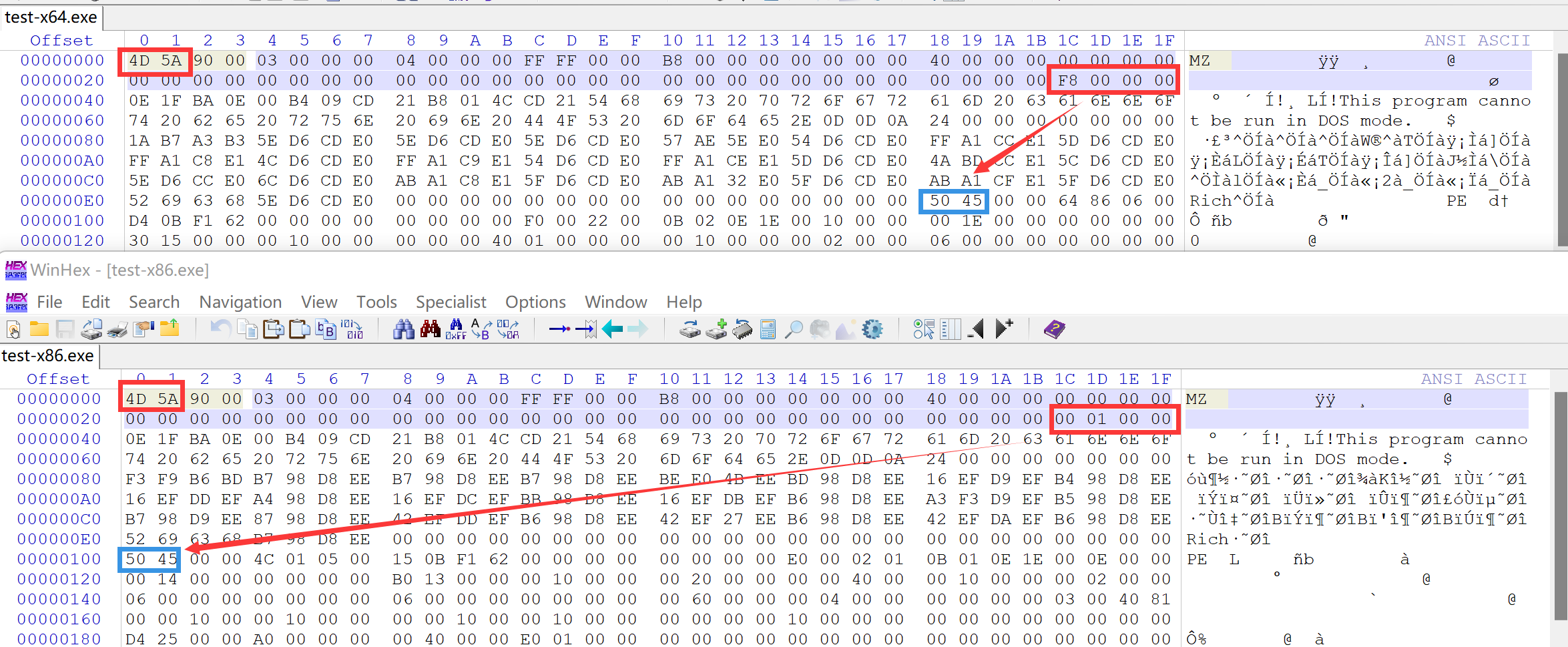

DOS头

40h，64字节

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
struct _IMAGE_DOS_HEADER{
    0X00 WORD e_magic;    //Magic DOS signature MZ(4Dh 5Ah)：DOS签名（"MZ"），用于标记是否是可执行文件
    0X02 WORD e_cblp;     //Bytes on last page of file
    0X04 WORD e_cp;       //Pages in file
    0X06 WORD e_crlc;     //Relocations
    0X08 WORD e_cparhdr;  //Size of header in paragraphs
    0X0A WORD e_minalloc; //Minimun extra paragraphs needs
    0X0C WORD e_maxalloc; //Maximun extra paragraphs needs
    0X0E WORD e_ss;       //intial(relative)SS value
    0X10 WORD e_sp;       //intial SP value
    0X12 WORD e_csum;     //Checksum
    0X14 WORD e_ip;       //intial IP value
    0X16 WORD e_cs;       //intial(relative)CS value
    0X18 WORD e_lfarlc;   //File Address of relocation table
    0X1A WORD e_ovno;     //Overlay number
    0x1C WORD e_res[4];   //Reserved words
    0x24 WORD e_oemid;    //OEM identifier(for e_oeminfo)
    0x26 WORD e_oeminfo;  //OEM information;e_oemid specific
    0x28 WORD e_res2[10]; //Reserved words
    0x3C DWORD e_lfanew;  //Offset to start of PE header：指向NT头
};

DOS头除了开头一个字和结束的一个双字，中间都可以换成没用的数据。

DOS存根

DOS头和NT头中间，没什么用可以扬了。
这是为了兼容MS-DOS，作用就在DOS环境下打一个This program cannot be run in DOS mode.然后退出。

NT头

1
2
3
4
5
6
7
//NT头
//pNTHeader = dosHeader + dosHeader->e_lfanew;
struct _IMAGE_NT_HEADERS{
    0x00 DWORD Signature;                        //PE文件标识:ASCII的"PE\0\0"
    0x04 _IMAGE_FILE_HEADER FileHeader;          //标准文件头
    0x18 _IMAGE_OPTIONAL_HEADER OptionalHeader;  //可选文件头
};

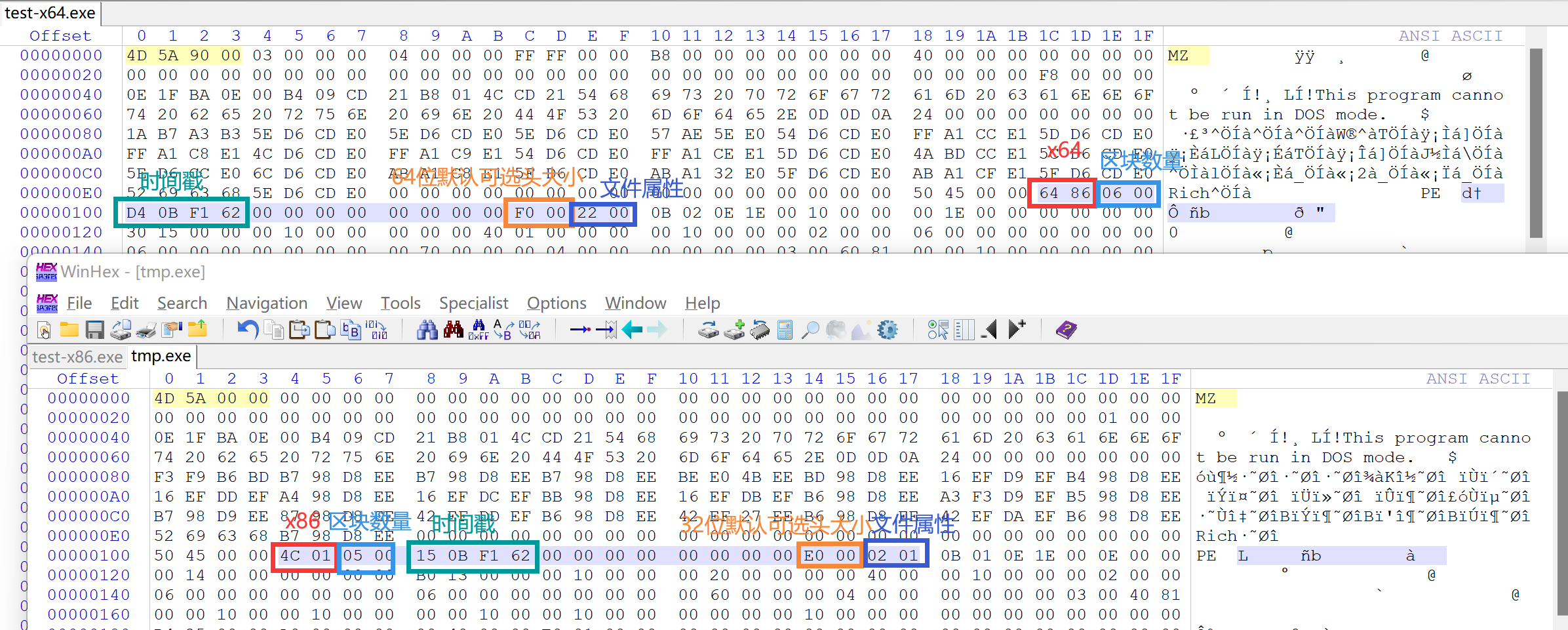

标准文件头
1
2
3
4
5
6
7
8
9
10
11
12
//标准PE头:最基础的文件信息，共20字节
struct _IMAGE_FILE_HEADER{
    0x00 WORD Machine;                  //※程序执行的CPU平台:0X0-任何平台；0X14C-x86;0x8664-x64;0x0200-Intel Itanium
    0x02 WORD NumberOfSections;         //※PE文件中区块数量
    0x04 DWORD TimeDateStamp;           //时间戳：连接器产生此文件的时间距1969/12/31-16:00P:00的总秒数
    //0x08 DWORD PointerToSymbolTable;  //COFF符号表格的偏移位置。此字段只对COFF除错信息有用
    //0x0c DWORD NumberOfSymbols;       //COFF符号表格中的符号个数。该值和上一个值在release版本的程序里为0
    //0x10 WORD SizeOfOptionalHeader;   //IMAGE_OPTIONAL_HEADER结构的大小(字节数):32位默认E0H,64位默认F0H(可修改)
    0x12 WORD Characteristics;          //※描述文件属性,eg:
                                        //单属性(只有1bit为1)：#define IMAGE_FILE_DLL 0x2000  //File is a DLL.
                                        //组合属性(多个bit为1，单属性或运算):0X010F 可执行文件
};

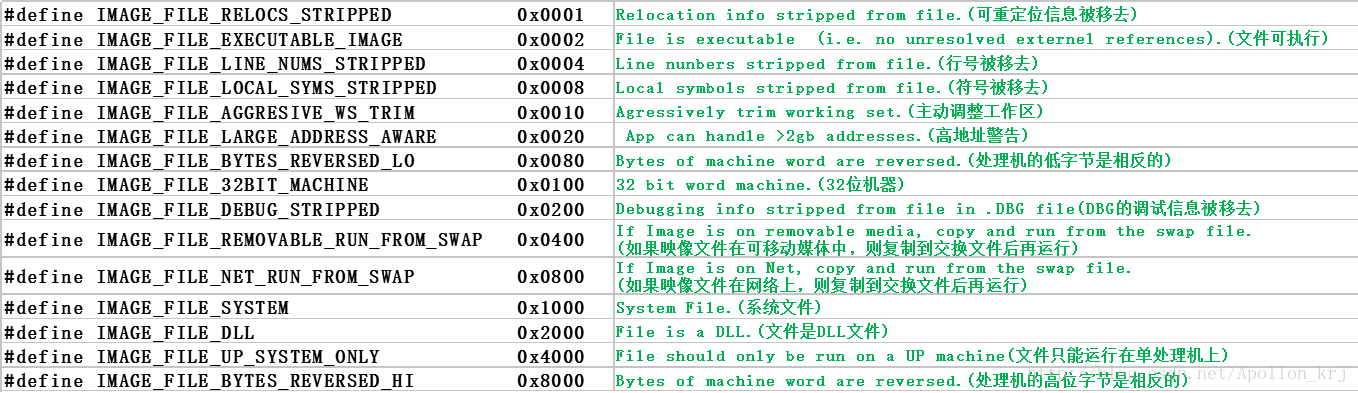

文件属性Characteristics各bit的信息：

可选文件头
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
//可选PE头
struct _IMAGE_OPTIONAL_HEADER{
    0x00 WORD Magic;                    //※幻数(魔数)，0x0107-ROM image,0x010B-32位PE，0X020B-64位PE
    //0x02 BYTE MajorLinkerVersion;     //连接器主版本号
    //0x03 BYTE MinorLinkerVersion;     //连接器副版本号
    0x04 DWORD SizeOfCode;              //所有代码段的总和大小,注意：必须是FileAlignment的整数倍,存在但没用
    0x08 DWORD SizeOfInitializedData;   //已经初始化数据的大小,注意：必须是FileAlignment的整数倍,存在但没用
    0x0c DWORD SizeOfUninitializedData; //未经初始化数据的大小,注意：必须是FileAlignment的整数倍,存在但没用
    0x10 DWORD AddressOfEntryPoint;     //※程序入口地址OEP，这是一个RVA(Relative Virtual Address),通常会落在.textsection,此字段对于DLLs/EXEs都适用。
    0x14 DWORD BaseOfCode;              //代码段起始地址(代码基址),(代码的开始和程序无必然联系)
    0x18 DWORD BaseOfData;              //数据段起始地址(数据基址)
    0x1c DWORD ImageBase;               //※内存镜像基址(默认装入起始地址),默认为4000H
    0x20 DWORD SectionAlignment;        //※内存对齐:一旦映像到内存中，每一个section保证从一个「此值之倍数」的虚拟地址开始
    0x24 DWORD FileAlignment;           //※文件对齐：最初是200H，现在是1000H
    //0x28 WORD MajorOperatingSystemVersion;    //所需操作系统主版本号
    //0x2a WORD MinorOperatingSystemVersion;    //所需操作系统副版本号
    //0x2c WORD MajorImageVersion;              //自定义主版本号,使用连接器的参数设置,eg:LINK /VERSION:2.0 myobj.obj
    //0x2e WORD MinorImageVersion;              //自定义副版本号,使用连接器的参数设置
    //0x30 WORD MajorSubsystemVersion;          //所需子系统主版本号,典型数值4.0(Windows 4.0/即Windows 95)
    //0x32 WORD MinorSubsystemVersion;          //所需子系统副版本号
    //0x34 DWORD Win32VersionValue;             //总是0
    0x38 DWORD SizeOfImage;         //※PE文件在内存中映像总大小,sizeof(ImageBuffer),SectionAlignment的倍数
    0x3c DWORD SizeOfHeaders;       //※DOS头(64B)+PE标记(4B)+标准PE头(20B)+可选PE头+节表的总大小，按照文件对齐(FileAlignment的倍数)
    0x40 DWORD CheckSum;            //PE文件CRC校验和，判断文件是否被修改
    0x44 WORD Subsystem;            //用户界面使用的子系统类型:1-系统驱动；2-窗口应用程序；3-控制台应用程序
    //0x46 WORD DllCharacteristics;   //总是0
    0x48 DWORD SizeOfStackReserve;  //默认线程初始化栈的保留大小
    0x4c DWORD SizeOfStackCommit;   //初始化时实际提交的线程栈大小
    0x50 DWORD SizeOfHeapReserve;   //默认保留给初始化的process heap的虚拟内存大小
    0x54 DWORD SizeOfHeapCommit;    //初始化时实际提交的process heap大小
    //0x58 DWORD LoaderFlags;       //总是0
    0x5c DWORD NumberOfRvaAndSizes; //DataDirectory数目：总为10H(16)
    0x60 _IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];//#define IMAGE_NUMBEROF_DIRECTORY_ENTRIES 16
};

FileBuffer是磁盘上.exe文件在内存中的一份拷贝，但是FileBuffer无法直接在内存中运行，必须经过PE loader(装载器)装载以后成为ImageBuffer。ImageBuffer是FileBuffer的”拉伸”。即exe–>FileBuffer–>ImageBuffer

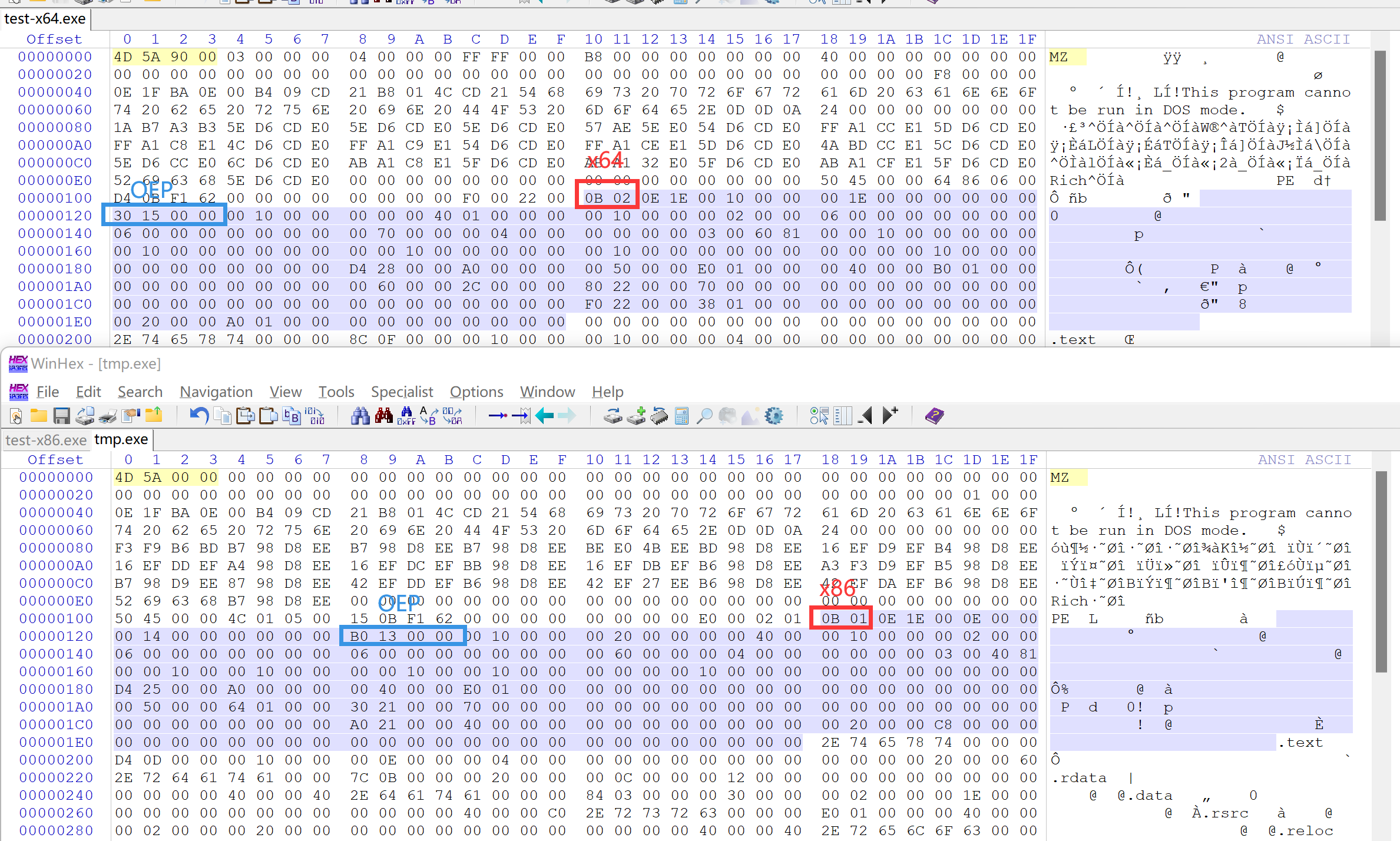

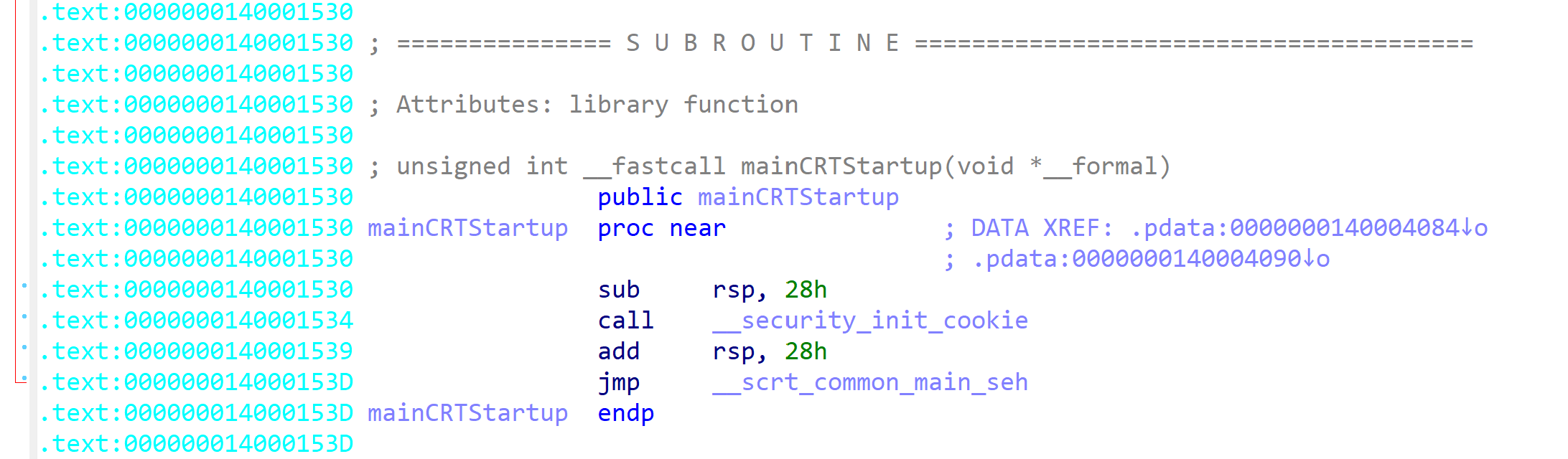

丢进IDA里看一下，找1530这个地址，可以发现是mainCRTStartup的地址，即入口点函数。

1
2
3
4
5
struct _IMAGE_DATA_DIRECTORY{
    DWORD   VirtualAddress;
    DWORD   Size;
};
//占用16*8 = 128Byte = 80H = E0H(可选PE头默认大小) - 60H(前面所有成员固定占用大小)

16个_IMAGE_DATA_DIRECTORY分别存储了以下信息：
导入表、导出表、资源、异常信息、安全证书、重定位表、调试信息、版权所有、全局指针、TLS、加载配置、绑定导入、IAT、延迟导入、COM信息、最后一个保留未使用。

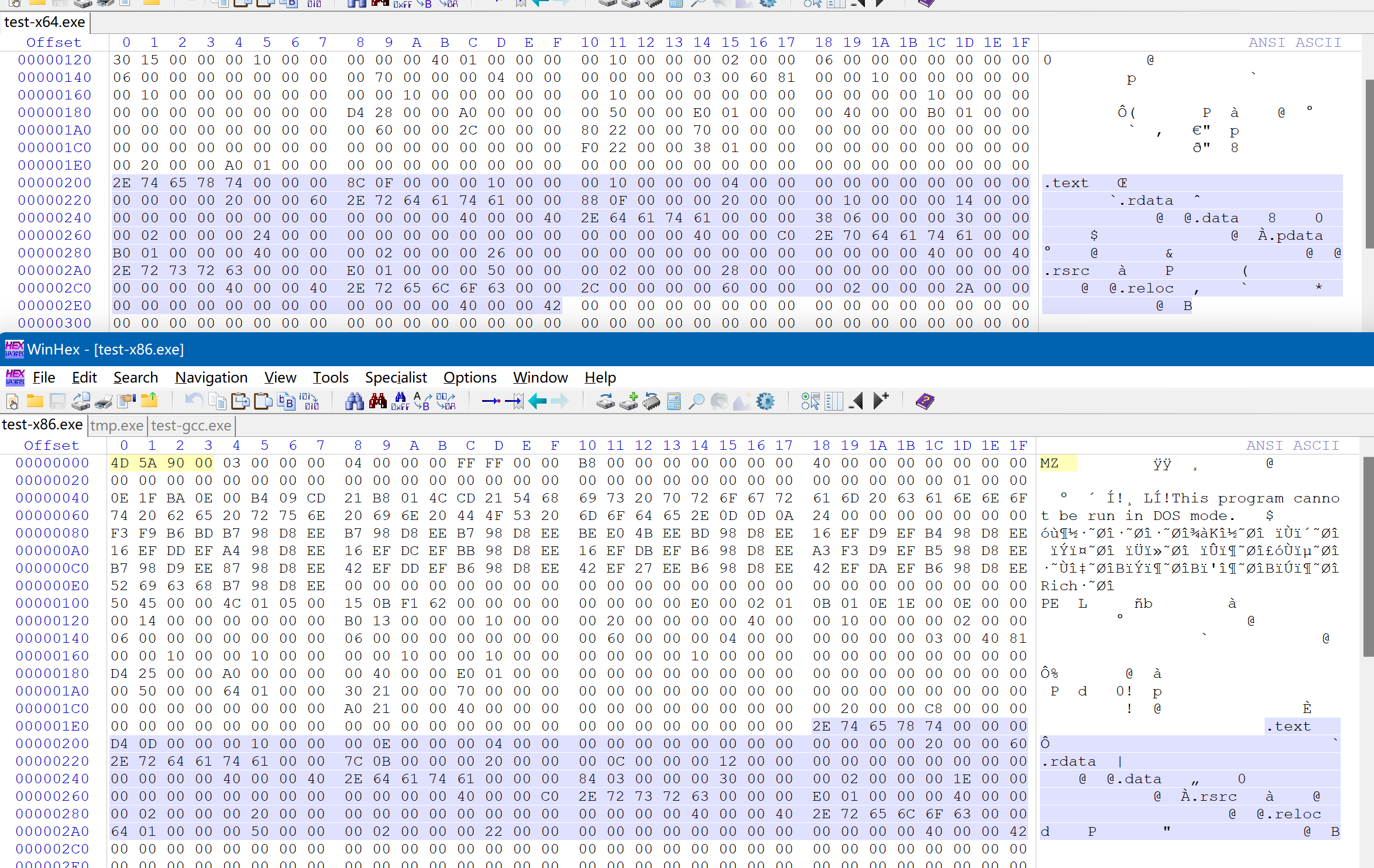

节表

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#define IMAGE_SIZEOF_SHORT_NAME              8
typedef struct _IMAGE_SECTION_HEADER{
    0X00 BYTE    Name[IMAGE_SIZEOF_SHORT_NAME];	//节（段）的名字.text/.data/.rdata/.cmd等。
												//由于长度固定8字节，所以可以没有\0结束符，因此不能用char *直接打印
    0X08 union{
            DWORD   PhysicalAddress;		//物理地址
            DWORD   VirtualSize;			//虚拟大小
    }Misc;//存储的是该节在没有对齐前的真实尺寸,可改,不一定准确(可干掉)
    0X0C DWORD   VirtualAddress;			//块的RVA，相对虚拟地址
    0X10 DWORD   SizeOfRawData;				//该节在文件对齐后的尺寸大小(FileAlignment的整数倍)
    0X14 DWORD   PointerToRawData;      	//节区在文件中的偏移量
    //0X18 DWORD   PointerToRelocations;    //重定位偏移(obj中使用)
    //0X1C DWORD   PointerToLinenumbers;    //行号表偏移(调试用)
    //0X20 WORD    NumberOfRelocations;     //重定位项目数(obj中使用)
    //0X22 WORD    NumberOfLinenumbers;		//行号表中行号的数目
    0X24 DWORD   Characteristics;			//节属性(按bit位设置属性)
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;
Flag Value Description
IMAGE_SCN_CNT_CODE 0x00000020 The section contains executable code.
IMAGE_SCN_CNT_INITIALIZED_DATA 0x00000040 The section contains initialized data.
IMAGE_SCN_CNT_UNINITIALIZED_ DATA 0x00000080 The section contains uninitialized data.
IMAGE_SCN_MEM_EXECUTE 0x20000000 The section can be executed as code.
IMAGE_SCN_MEM_READ 0x40000000 The section can be read.
IMAGE_SCN_MEM_WRITE 0x80000000 The section can be written to.

PE体

IID、IAT、绑定导入表

可选头的DataDirectory数组指明了IID和IAT的地址。

IID（导入表）

IID结构体记录了PE文件要导入哪些库文件。

1
2
3
4
5
6
7
8
9
10
typedef struct IMAGE_IMPORT_DESCRIPTOR {
    union {
        DWORD   Characteristics;            //导入表结束标志
        DWORD   OriginalFirstThunk;         //RVA指向一个结构体数组(INT表)
    };
    DWORD   TimeDateStamp;                  //时间戳
    DWORD   ForwarderChain;                 // -1 if no forwarders
    DWORD   Name;                           //RVA指向dll名字，以0结尾
    DWORD   FirstThunk;                     //RVA指向一个结构体数组(IAT表)
} IMAGE_IMPORT_DESCRIPTOR, *PIMAGE_IMPORT_DESCRIPTOR;

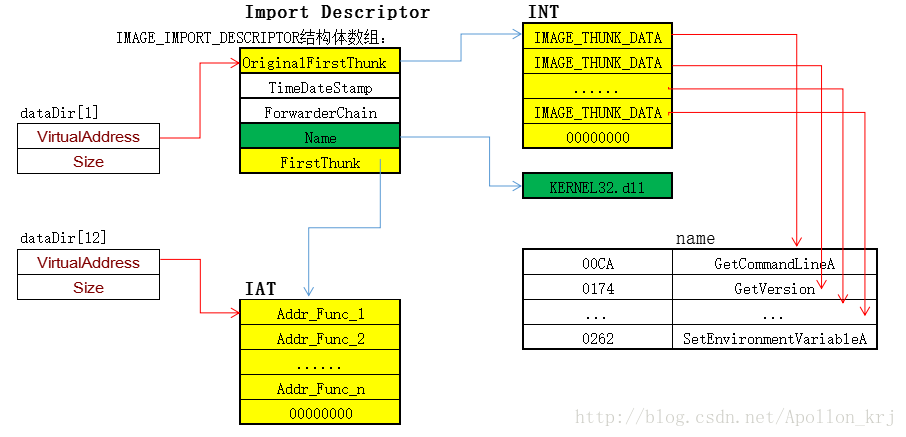

IAT与INT

IAT（Import Address Table）、INT（import Name Table）

PE装载器把导入函数输入至IAT的顺序：

  1. 读取IID的Name成员，获取库名称字符串。
  2. 装载相应库。-> LoadLibrary("dll_name")
  3. 读取IID的OriginalFirstThunk，获取INT地址。
  4. 逐一读取INT中数组的值，获取相应IMAGE_IMPORT_BY_NAME地址。
  5. 使用IMAGE_IMPORT_BY_NAME获取相应函数的起始地址。
    -> GetProcAddress("fun_name")
  6. 读取IID的FirstThunk（IAT）成员，获得IAT地址
  7. 将获得的函数地址填入IAT相应的数组值
  8. 重复4-7，直到INT结束。
  1. 加载到内存前
    两者结构相同，IAT和INT都指向一个结构体数组，此数组存储要导入的函数的序号和函数名。
    IAT和INT的元素为IMAGE_THUNK_DATA结构，而其指向为IMAGE_IMPORT_BY_NAME结构。
1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_THUNK_DATA32 {
    union {
        DWORD ForwarderString;      // PBYTE
        DWORD Function;             // PDWORD
        DWORD Ordinal;
        DWORD AddressOfData;        //RVA 指向_IMAGE_IMPORT_BY_NAME
    } u1;
} IMAGE_THUNK_DATA32;
typedef IMAGE_THUNK_DATA32 * PIMAGE_THUNK_DATA32;

4字节最高位如果为0，则这4字节值为IMAGE_IMPORT_BY_NAME的RVA；
4字节最高位如果为1，则去掉最高位，剩下的31bit值时dll函数在导出表中的导出序号。

1
2
3
4
typedef struct _IMAGE_IMPORT_BY_NAME {
    WORD    Hint;       //可能为0，编译器决定，如果不为0，是函数在导出表中的索引
    BYTE    Name[1];    //函数名称，以0结尾，由于不知道到底多长，所以干脆只给出第一个字符，找到0结束
} IMAGE_IMPORT_BY_NAME, *PIMAGE_IMPORT_BY_NAME;
  1. 加载到内存后
    INT保持不变，IAT根据导入表INT（IAT加载前）的内容和导出表信息，修改为对应的函数的地址信息。

绑定导入表

依据导入表中的时间戳来判断IAT是否进行了绑定导入。

当DLL地址重定位时，则绑定导入表和重定位表需要修改。

1
2
3
4
5
6
7
//最后一个结构全0表示绑定导入表结束
typedef struct _IMAGE_BOUND_IMPORT_DESCRIPTOR {
    DWORD   TimeDateStamp;      //表示绑定的时间戳，如果和PE头中的TimeDateStamp不同则可能被修改过
    WORD    OffsetModuleName;   //dll名称地址
    WORD    NumberOfModuleForwarderRefs;    //依赖dll个数
// Array of zero or more IMAGE_BOUND_FORWARDER_REF follows
} IMAGE_BOUND_IMPORT_DESCRIPTOR,  *PIMAGE_BOUND_IMPORT_DESCRIPTOR;

NumberOfModuleForwarderRefs是指该dll自身依赖的dll的个数。
值为n代表该结构后面紧跟了n个IMAGE_BOUND_FORWARDER_REF结构。

1
2
3
4
5
typedef struct _IMAGE_BOUND_FORWARDER_REF {
    DWORD   TimeDateStamp;  //时间戳，同样的作用检查更新情况
    WORD    OffsetModuleName;   //dll名称地址
    WORD    Reserved;   //保留
} IMAGE_BOUND_FORWARDER_REF, *PIMAGE_BOUND_FORWARDER_REF;

注意：这两个结构体中所有的OffsetModuleName都是相对于绑定导入表首地址的偏移地址。
即：绑定导入表首地址 + OffsetModuleName = RVA

EAT

导出表（Export Table）。
这玩意一般是给DLL用的，别的exe可以用DLL导出的函数，exe一般没有导出表。

DataDirectory[0]中的VA指向导出表。

1
2
3
4
5
6
7
8
9
10
11
12
13
typedef struct _IMAGE_EXPORT_DIRECTORY {
    DWORD   Characteristics;    //未使用
    DWORD   TimeDateStamp;      //时间戳
    WORD    MajorVersion;       //未使用
    WORD    MinorVersion;       //未使用
    DWORD   Name;               //指向改导出表文件名字符串
    DWORD   Base;               //导出表的起始序号
    DWORD   NumberOfFunctions;  //导出函数的个数(更准确来说是AddressOfFunctions的元素数，而不是函数个数)
    DWORD   NumberOfNames;      //以函数名字导出的函数个数
    DWORD   AddressOfFunctions;     //导出函数地址表RVA:存储所有导出函数地址(表元素宽度为4，总大小NumberOfFunctions * 4)
    DWORD   AddressOfNames;         //导出函数名称表RVA:存储函数名字符串所在的地址(表元素宽度为4，总大小为NumberOfNames * 4)
    DWORD   AddressOfNameOrdinals;  //导出函数序号表RVA:存储函数序号(表元素宽度为2，总大小为NumberOfNames * 2)
} IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;
  • 每个dll都有一个导出表，每个导出表有三个子导出表(地址AddressOfFunctions、名字AddressOfNames、序号AddressOfOrdinals)。

从库中获取函数地址的API称为GetProcAddress()函数。该API引用EAT来获取指定API的地址。
下面说明它如何获取函数地址。

  1. 用AddressOfNames成员转到函数名称数组
  2. 通过比较数组中字符串，查找指定函数名
  3. 用AddressOfNameOrdinals成员转到函数序号数组
  4. 在序号数组中查找相应的序号值
  5. 用AddressOfFunctions转到函数地址数组
  6. 在地址数组中用序号作为索引，获得指定函数的起始地址

壳

去除UPX特征

修改区段名

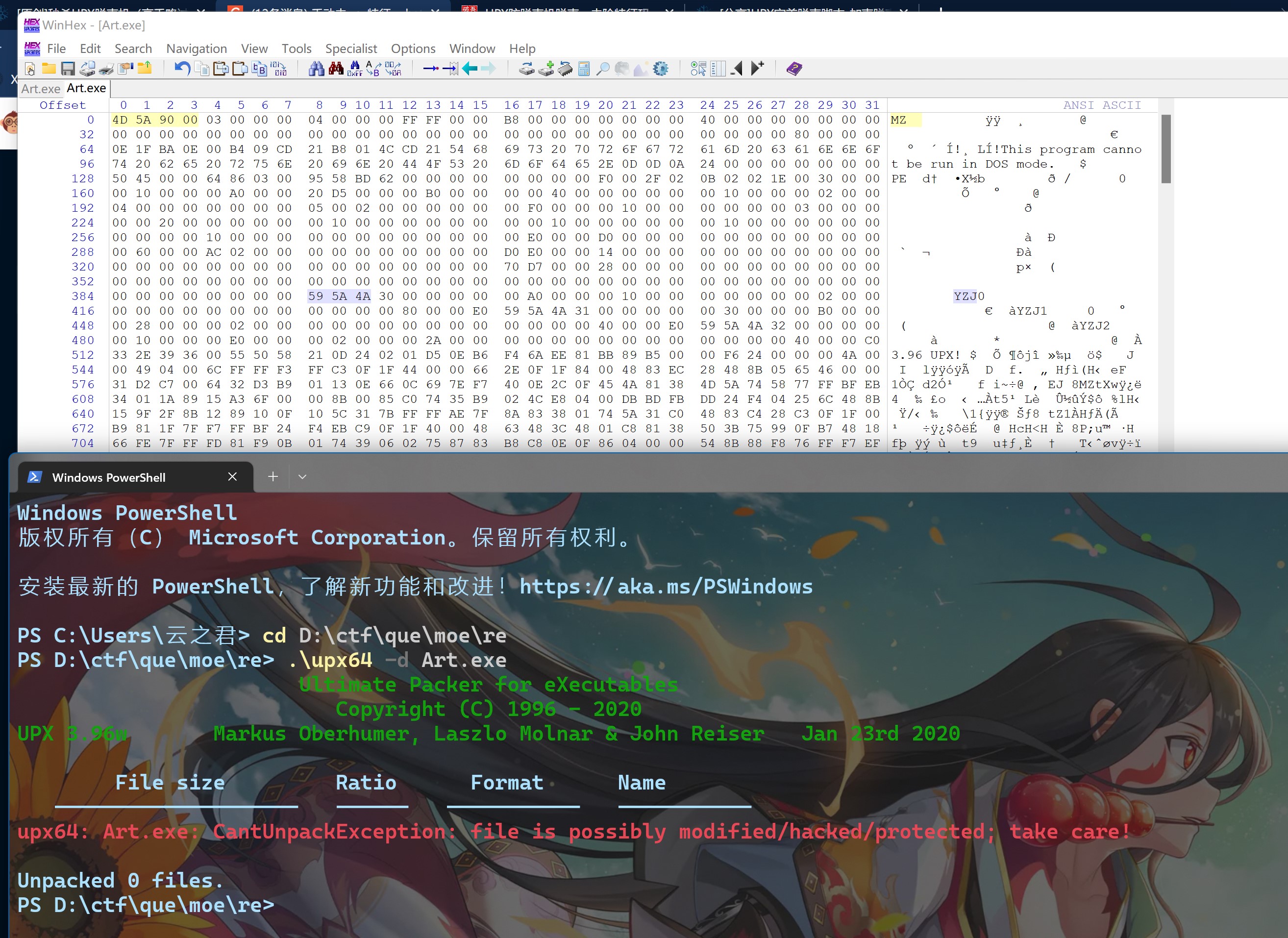

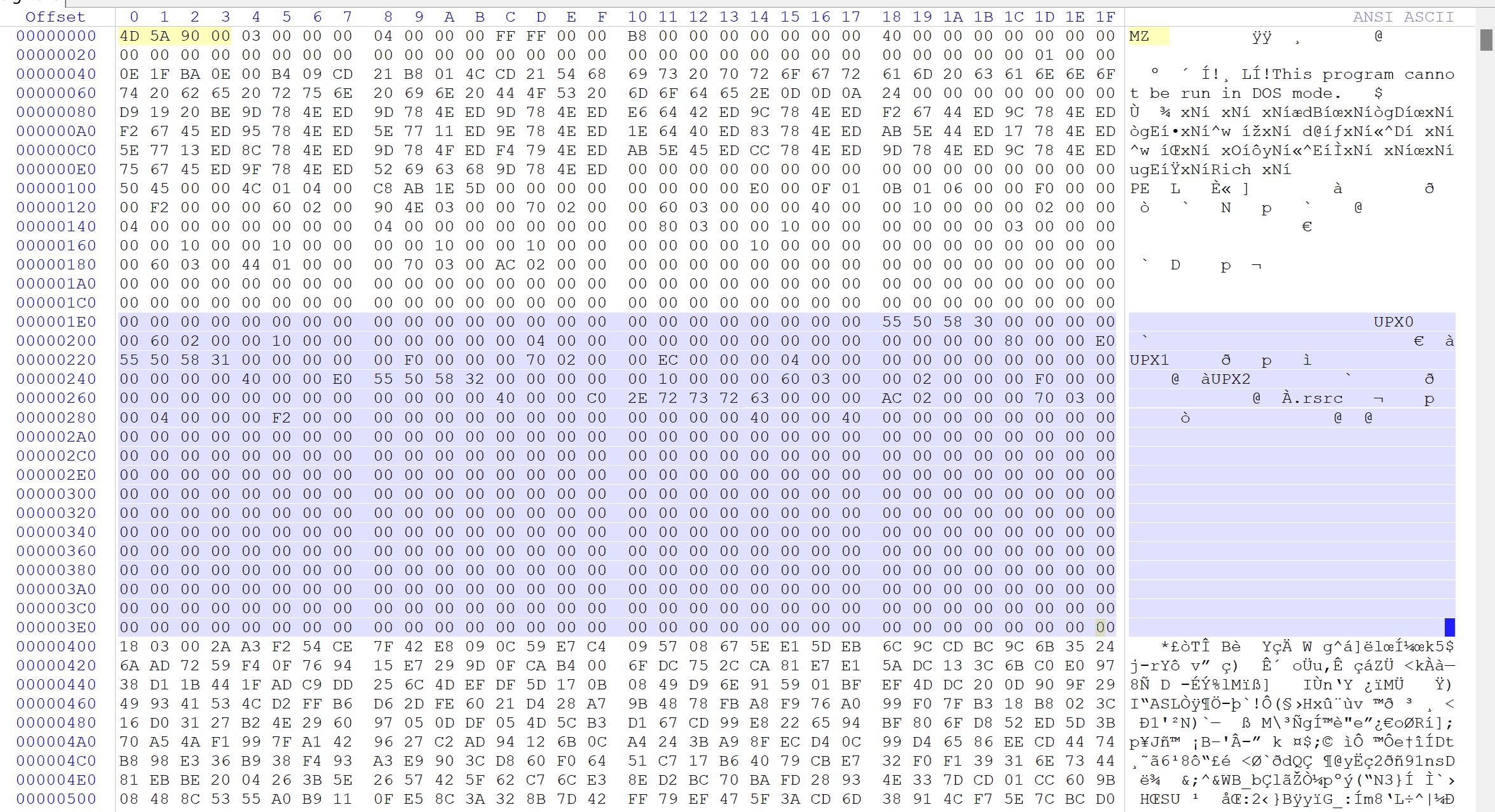

十六进制编辑器打开，可以看到UPX0、UPX1、UPX2三个区段名，随便改成其他的什么名字，再试试upx的-d命令

可以看到已经不能脱壳了。

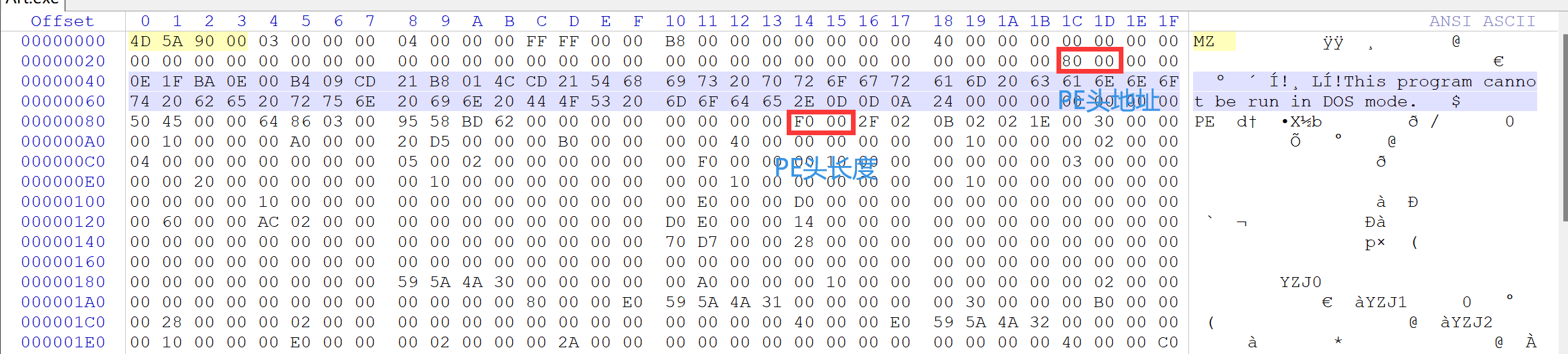

去除UPX头

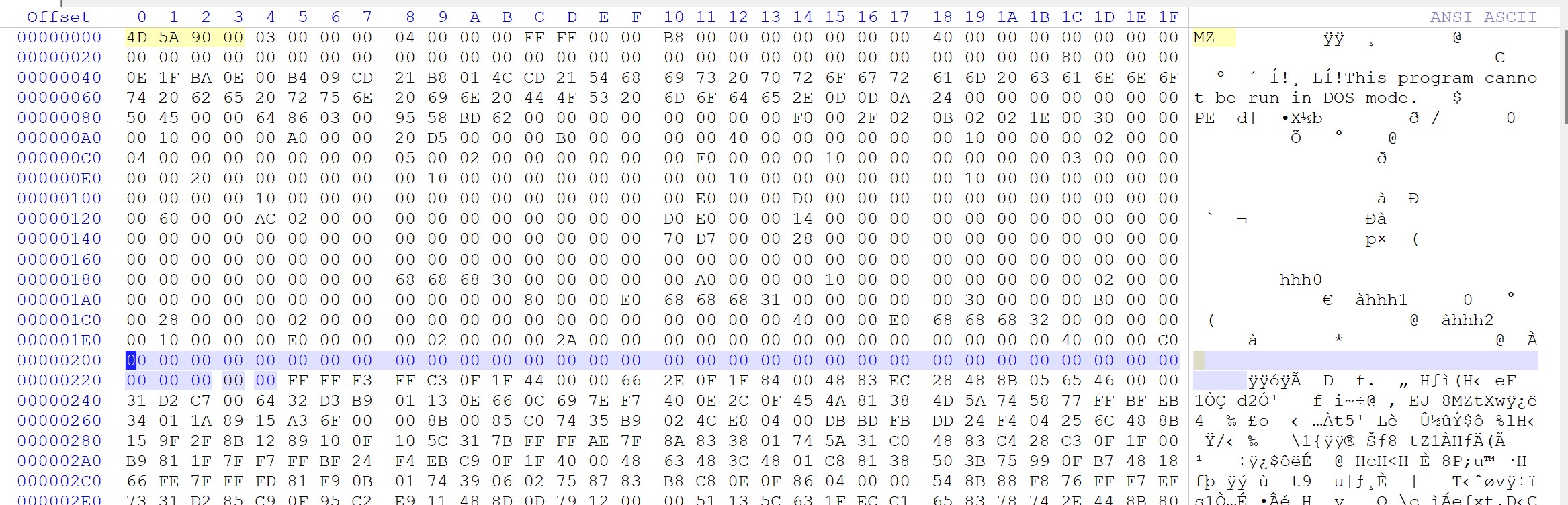

0x200到0x224处的数据是UPX头，供UPX脱壳识别的一些信息，不影响程序运行，只与解压缩壳有关，全部给他扬了。

程序还可以正常运行，不过一些UPX版本信息之类的已经是无了。

特征码

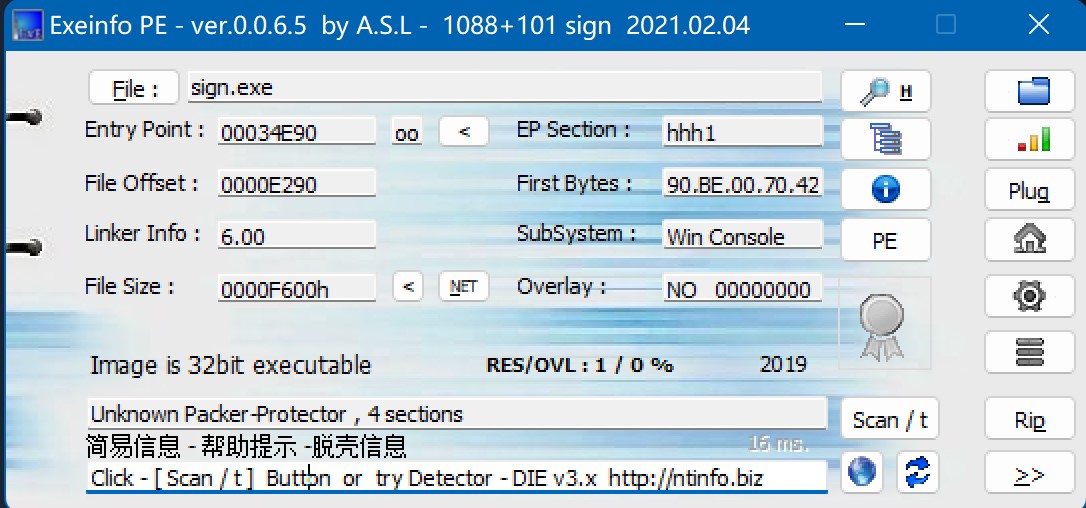

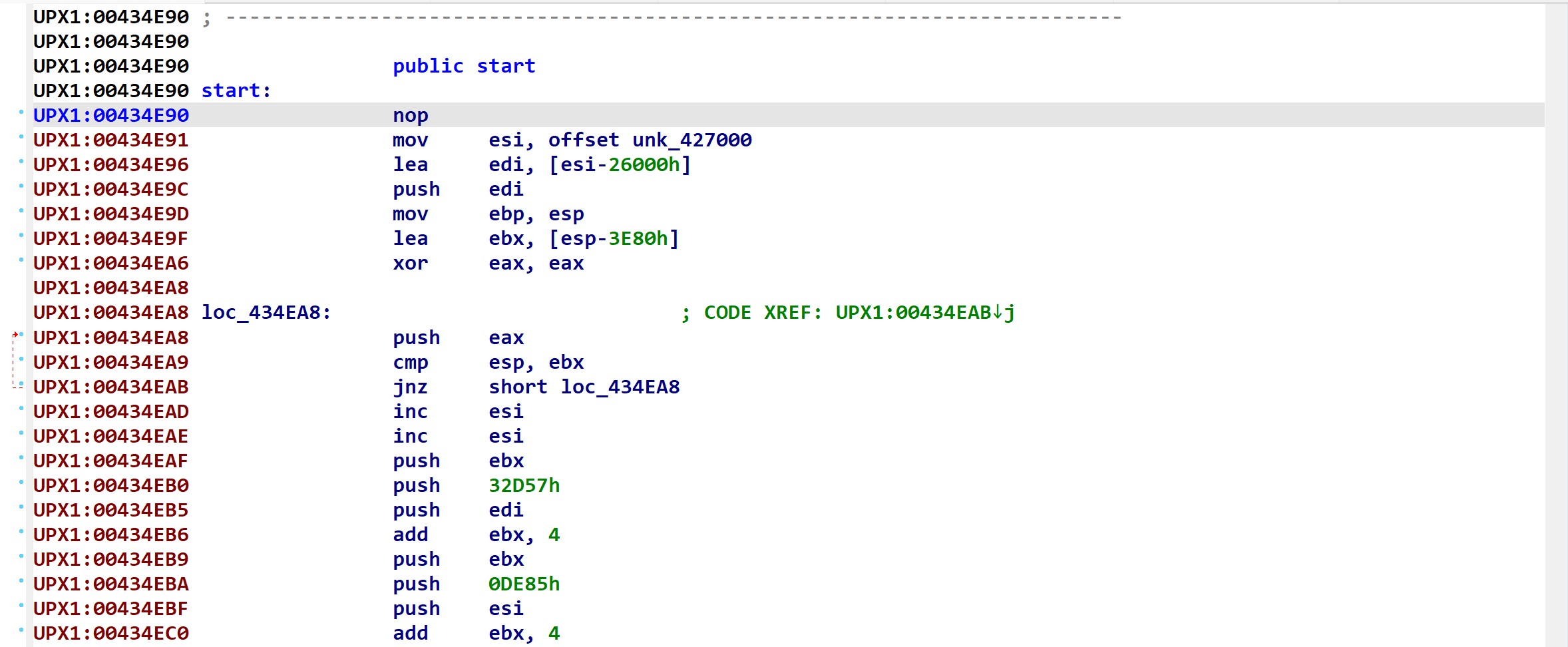

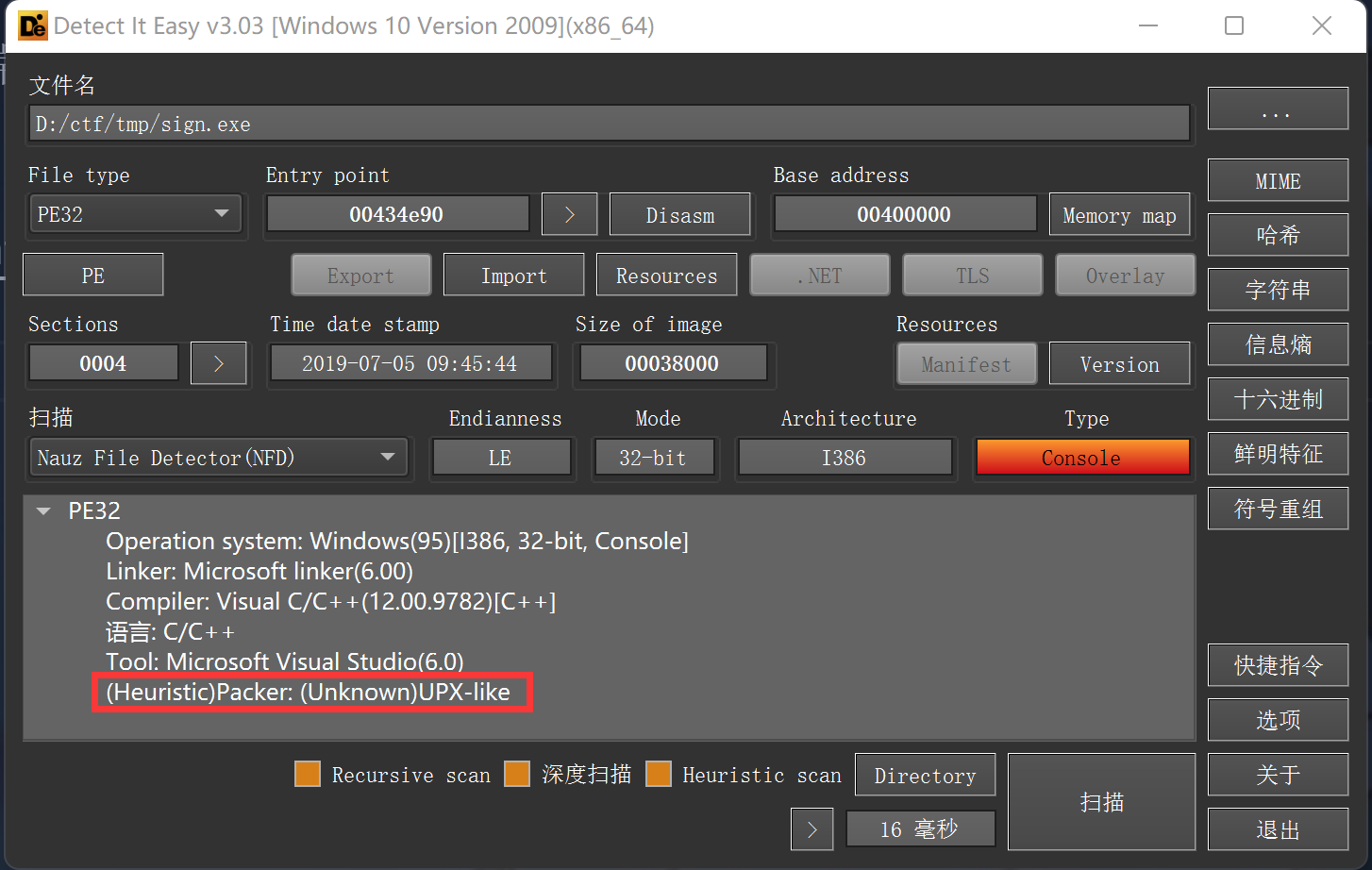

不过就算扬了UPX头，exeinfo之类的查壳程序也还是能检测出来程序有UPX壳，因为检测UPX是通过一些特征码来检测的。
UPX解压缩时必然会用到一些汇编指令，这些指令的机器码就成为了用来检测UPX的特征码。

UPX特征码：

1
2
3
特征码1:60 BE ?? ?? ?? 00 8D BE ?? ?? ?? FF
特征码2:60 BE ?? ?? ?? ?? 8D BE ?? ?? ?? ?? 57 EB 0B 90 8A 06 46 88 07 47 01 DB 75 ?? 8B 1E 83 ?? ?? 11 DB 72 ?? B8 01 00 00 00 01 DB 75
特征码3:55 FF 96 ?? ?? ?? ?? 09 C0 74 07 89 03 83 C3 04 EB ?? FF 96 ?? ?? ?? ?? 8B AE ?? ?? ?? ?? 8D BE 00 F0 FF FF BB 00 10 00 00 50 54 6A 04 53 57 FF D5 8D 87 ?? ?? 00 00 80 20 7F 80 60 28 7F 58 50 54 50 53 57 FF D5 58 61 8D 44 24 80 6A 00 39 C4 75 FA 83 EC 80

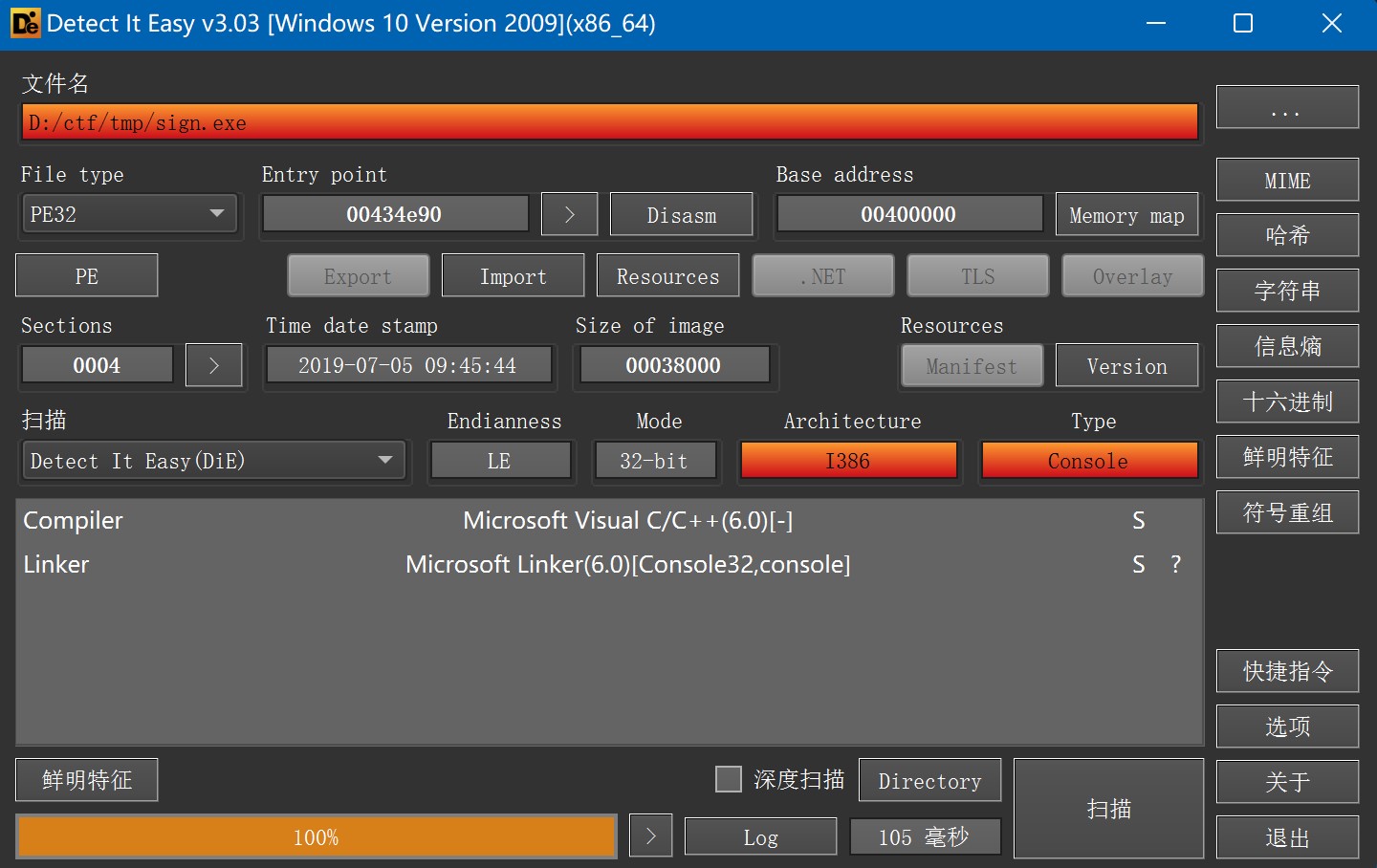

[De1CTF2019]Re_Sign

题目地址

为什么用这个题，因为写这玩意的时候手头没有现成的32位程序，我也懒得去编译一个了

不能直接upx -d，拖进winhex看看，发现是UPX头被扬了

第一次接触这个题是大概半年之前了，当时手脱壳脱不出来，搜了很多wp，要么跳过脱壳的过程直接开始分析，要么就是用吾爱破解的静态脱壳机（这玩意确实好用，不过现在新版UPX的壳已经脱不了了），又看到有人说是导入表乱了，反正是一堆问题 =_=

最近重新开始学PE文件格式，顺带把壳和傀儡进程也学习一下，想到这个题又鼓捣了一通。刚开始以为是ASLR的问题，查了发现这个文件没开ASLR……然后又试着脱了一下，当场脱出来了，运行也一切正常。本来想详细写一下手脱壳过程，但是复现的时候又双叒叕gg了，死活复现不出来，干，只能放弃了。真是玄学。

修改特征码

试一下改特征码1，把入口的pushad扬了。
顺手改一下区段名。

程序还能正常运行，但是脱壳机已经gg了。

DIE扫一下，已经识别不出来UPX壳了。

Exeinfo看一下

识别出来壳，不过已经识别不出来是UPX壳了。

换NFD看看

疑似UPX壳，看来还是识别出来了。

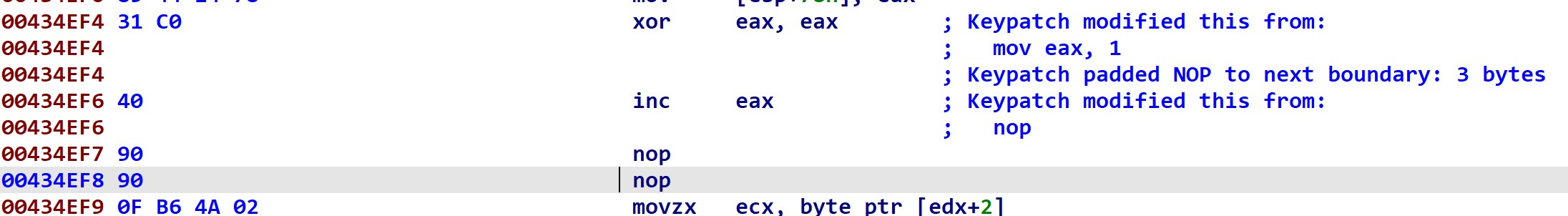

再继续瞎改一通，思路就是保持汇编指令的含义不变，但是使用别的指令。

特征码2：

特征码3：

其实特征码3这里没看懂原文short改long怎么改的（wtcl wtcl

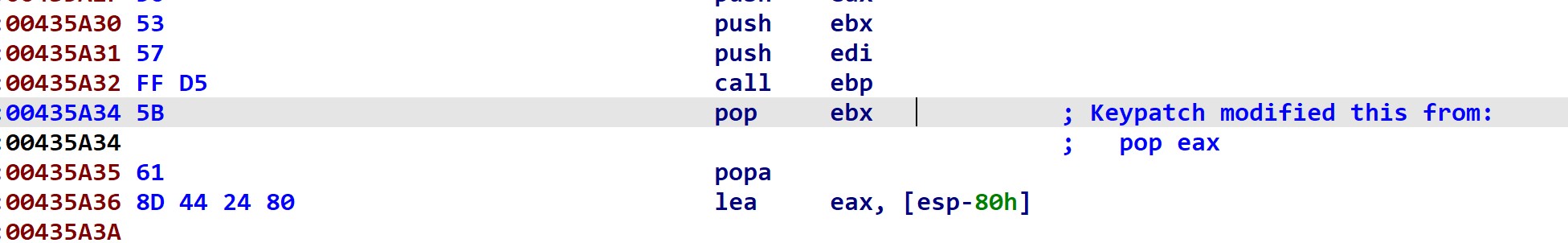

于是我就使劲盯着这段代码看，后来发现最后的指令是popad恢复现场，那么前面不管pop到哪个寄存器里应该就都无所谓了，只要保证堆栈平衡就行，于是把eax改成ebx。

然后再加2个垃圾区段

这个启发式搜索害挺🐂🍺的，不开的话扫不出来壳，开的话扬了特征码加了垃圾区段还是能扫出来壳，以后一定要学学这是个啥东西（坑++

移动PE头

这个用的还是我自己写的64位程序。

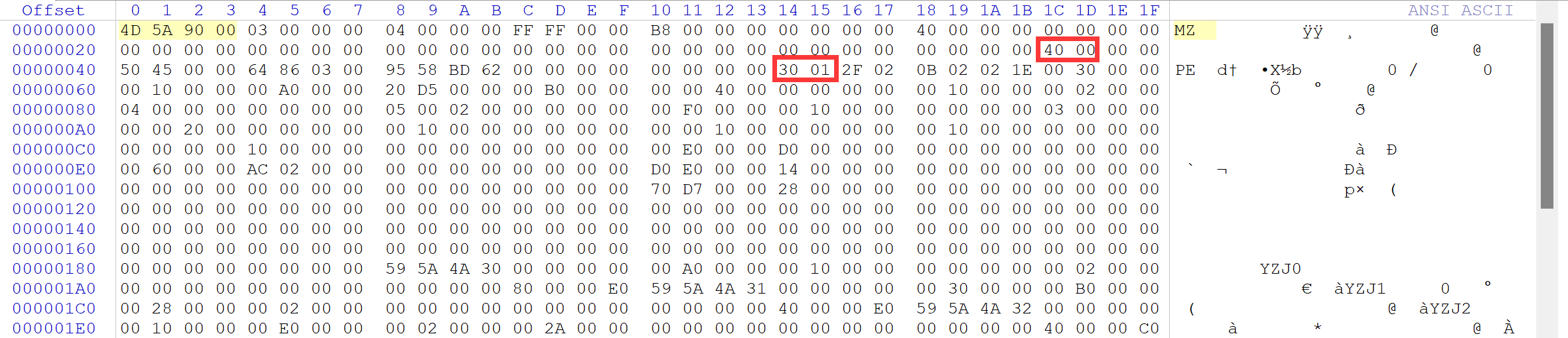

选中的部分是可以扬了的DOS头，不影响程序运行。
扬了DOS头要修改PE头的入口地址，并且保证PE头的长度等于原来的DOS头加PE头长度，不然后面的地址都会出问题。
DOS头的长度是0x40，扬了DOS头之后在PE头后面贴0x40个无用数据。当然DOS头也可以只扬一部分 怎么高兴怎么来

修改后

测试可以正常运行

这里我一定要吐槽一下，刚开始在winhex里贴数据的时候我一直贴的是40个，然后每次都失败。刚开始猜想是不是64位和32位文件格式不同之类的问题，然后用32位程序试了一下。32位的DOS头长度是0xc0，所以要贴0xc0个数据，输数据的时候我才恍然大悟，c0是无效数据，那么其实我输入40他给我贴的是40个数据而不是0x40个数据

哈哈，有傻子，我不说是谁 :)

呃呃呃，隔的时间太久，之前修改过特征码的文件已经被我扬了，就不测exeinfo和DIE了，先记这么多（逃

IAT修复

🕊️🕊️🕊️学了再来补（逃

关于本文

本文作者 云之君, 许可由 CC BY-NC 4.0.
